調達優秀製品
MULTI SYSTEM PANEL
マルチシステムパネル(耐震パネル)
製品概要
純粋なアルミ素材で構成されたフレームと金属シートを組み立てる構成で、耐久性と平滑性に優れ、 新技術(NET)である耐震複合結合装置 耐震技術を組み合わせて建築物の安全性(地震、台風)まで確保した製品です。
- ≫耐震性能(NET新技術認証)
- ≫耐風圧性能(長期耐久性検証)
- ≫平滑性向上
- ≫水密性向上
- ≫美観向上
- ≫施工性向上
耐震パネル特・長所
-
耐震性能地震発生時、フレームのスライド溝に沿って複合結合装置が上、下、左、右移動が可能であるため 面内方向変位追従で強力な耐震性能確保、外装材脱落による人命及び財産被害を予防
-
耐風圧性能台風発生時に固定クリップと移動クリップが長孔に沿って流れて変位追従が可能で、 発生した変位を弾性シートとクリップの遊撃で振動吸収
-
長期耐久性振動吸収機能に対する疲労、繰り返し10万回試験で疲労度測定結果複合結合装置破損、 亀裂がなく振動吸収性能に対する長期耐久性に優れていることを検証
-
施工性・経済性施工が便利で工事期間を短縮できるので、 工事費の削減、部品モジュール化により製造コストを削減し、価格競争力を確保
-
品質信頼性調達優秀製品認証、NET新技術認証、性能認証など 国家公認機関の技術認証を取得

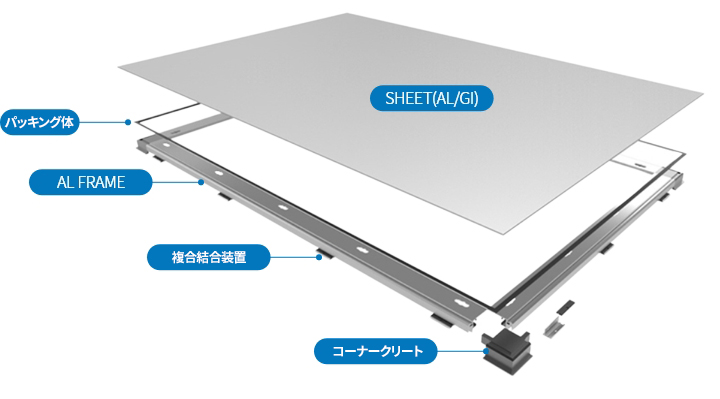

マルチシステムパネル(耐震パネル)構成図

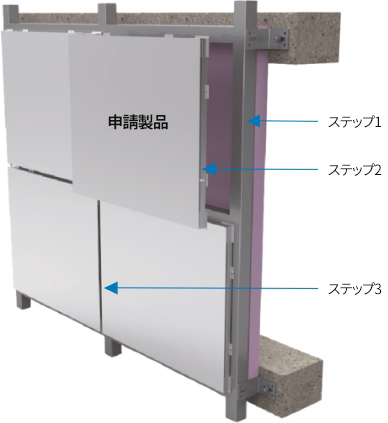

断面図/アイソメトリック
-
- ステップ1
トラス設置
壁面にファスナーとアンカーボルトを使用してトラスを設置 -
- ステップ2
パネル設置
パネルの複合結合装置固定クリップに固定ボルトを使用して トラス（下地）にパネルを付着 -
- ステップ3
コーキングの設置
パネルとパネルの間のライン目の部分にバックアップ材及びシーラントを充填
建築物の形状(天井、キャノピーなど)に制約なく設置可能
設置工程の短縮で人件費の削減と工事期間の短縮
パネル単独設置でパネルの設置と交換が便利
